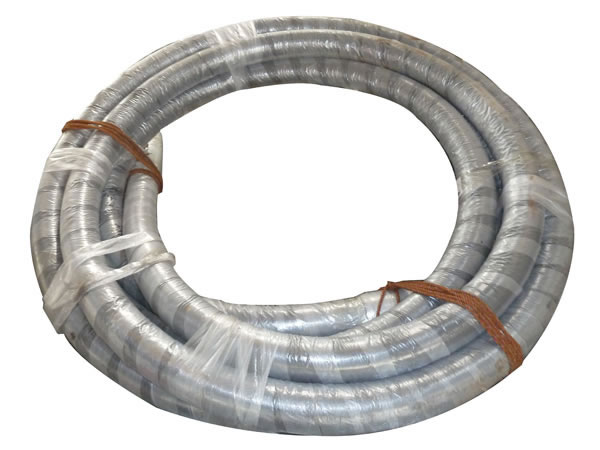

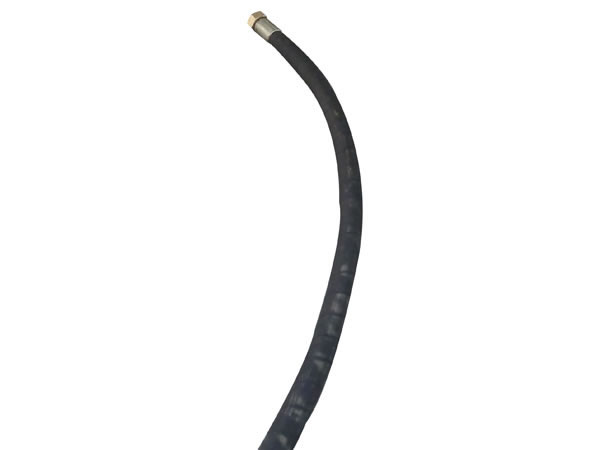

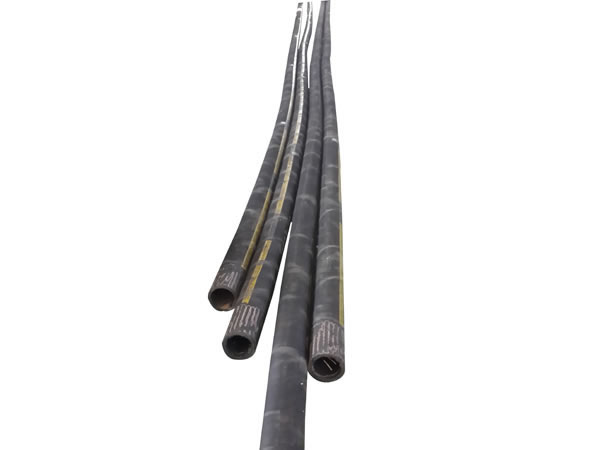

Manguera de alta presión

La manguera de alta presión es aplicable a temperaturas de -40 a 100℃, y se emplea para la transmisión de energía hidráulica o el transporte de fluidos a alta presión, como por ejemplo el agua, el gas, el petróleo, etc. Esta manguera de goma de alta presión se fabrica con nanomaterial de nuevo desarrollo, que le otorga una notable resistencia al aceite y al ozono, resistencia al envejecimiento, y rendimiento de pulsación. La manguera de alta presión incluye a la manguera reforzada con alambre de acero trenzado y la manguera reforzada con alambre de acero torcido.

Especificaciones de manguera reforzada con alambre de acero trenzado

Diámetro interno (mm)			Modelo	Diámetro externo de la capa de refuerzo(mm)		Diámetro externo de la manguera (mm)		Presión de trabajo (kgf/cm2)	Radio mínimo de doblamiento (mm)	Peso (kg/m)	Longitud (m)
Dimensión nominal	Máx.	Mín.		Mín.	Máx.	Mín.	Máx.
5	4.5	5.4	I	8.9	10.1	11.9	14.1	210	90	0.28	3-20
			II	11.6	11.7	13.6	15.7	370		0.42
			III	12.4	13.5	15.4	17.5	450		0.60
6.3	6.1	6.9	I	10.6	11.7	13.6	15.7	200	100	0.31	3-20
			II	12.1	13.3	15.1	17.3	350		0.50
			III	13.9	15.1	16.9	19.1	400		0.70
8	7.7	8.5	I	12.1	13.3	15.1	17.3	175	115	0.34	5-20
			II	13.7	14.9	16.7	18.9	300		0.53
			III	15.5	16.7	18.5	20.7	330		0.74
10	9.3	10.1	I	14.5	15.7	17.5	19.7	160	130	0.42	5-20
			II	16.1	17.3	19.1	21.3	280		0.67
			III	17.9	19.1	20.9	23.1	310		0.92
12.5	12.3	13.5	I	17.5	19.1	20.5	23.1	140	180	0.55	5-20
			II	19.1	20.7	22.1	24.7	250		0.85
			III	20.9	22.5	23.9	26.5	270		1.16
16	15.4	16.7	I	20.6	22.2	23.6	26.2	105	205	0.65	5-20
			II	22.2	23.8	25.2	27.8	200		1.00
			III	24	25.6	27	29.6	220		1.38
19	18.6	19.8	I	24.6	26.2	27.6	30.2	90	240	0.72	5-20
			II	26.2	27.8	29.2	31.8	160		1.10
			III	28	29.6	31.0	33.6	180		1.50
22	21.8	23.0	I	27.8	29.4	30.8	33.4	80	280	0.82	5-20
			II	29.4	31.0	32.4	35.0	140		1.26
			III	31.2	32.8	31.2	36.8	160		1.71
25	25.0	26.4	I	31.2	33.0	35.2	38.0	70	300	1.01	5-20
			II	33.0	34.8	37.0	39.8	130		1.47
			III	34.8	36.6	38.8	41.6	150		1.92
31.5	31.3	33.0	I	37.7	39.7	41.7	44.7	44	420	1.34	5-20
			II	39.5	41.5	43.5	46.5	110		2.02
			III	41.3	43.3	45.3	48.3	120		2.65
38	37.7	39.3	I	44.1	46.1	48.1	51.1	35	500	1.54	5-20
			II	45.9	47.9	49.9	52.9	90		2.31
51	50.4	52.0	I	57.0	59.0	61.0	64.0	26	630	2.21	5-20
			II	58.8	60.8	62.8	65.8	80		3.11

Nota:
1. La manguera de alta presión se fabrica de acuerdo con la norma GB/T3683-92.
2. La longitud del producto se puede personalizar desde docenas hasta varias centenas de metros.

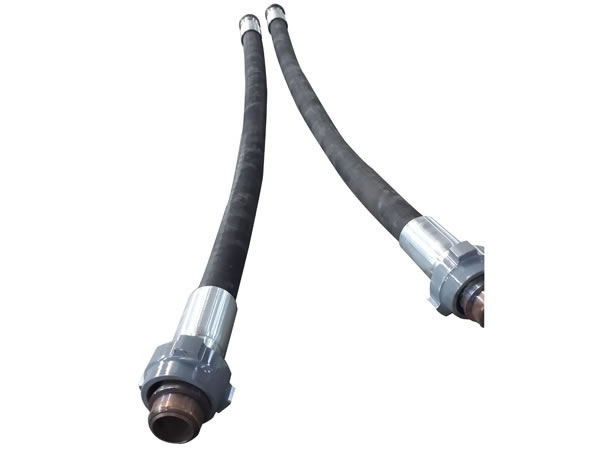

Manguera de goma para perforación
La manguera de goma para perforación es un tipo de manguera de alta resistencia hecha con nanomaterial, de uso frecuente en la industria de extracción de petróleo. La mejora en el rendimiento técnico permite que nuestra manguera de alta presión se adapte adecuadamente a lodos con base de petróleo y con base de agua. Las especificaciones de la manguera son compatibles con las normas API Spec 7K.

Manguera para perforación grado A
La manguera para perforación grado A se emplea para una buena cementación, reparación y operación de pozos. Es adecuada para el trabajo a una temperatura de -40 a 100 ℃. Esta gama de producto se fabrica en estricta conformidad con las normas API Spec 7K, SY5469 y la norma ISO 6807. Esta manguera de alta presión se compone de cuatro capas:

1. Revestimiento interior de goma: goma de nitrilo butadieno
2. Capa de refuerzo: 2 capas de alambre de acero torcido de alta resistencia
3. Capa intermedia de goma: goma de butadieno estireno natural
4. Capa externa de goma: neopreno

Especificaciones

Diámetro interno		Diámetro externo		Presión de trabajo		Presión de ensayo		Radio mínimo de doblamiento		Peso		Rosca
mm	pulgadas	mm	pulgadas	MPa	psi	MPa	psi	mm	pulgadas	kg/m	lb/m
38	11/2	50.5	1.988	11	1600	22	3200	560	22.05	1.91	4.21	23/8TBG, API
51	2	67.8	2.670	11	1600	22	3200	900	35.43	3.01	6.64	23/8TBG, API
63.5	21/2	81.2	3.197	11	1600	22	3200	1200	47.24	4.12	9.08	27/8TBG, API

Manguera para perforación grado B
La manguera para perforación grado B cumple con las normas API Spec 7K, SY5469 e ISO 6807, y es ideal para la operación a temperaturas de -40 a 100℃. La manguera de alta presión se emplea por lo general en la cementación, reparación y operación de sondeo geotécnico. Este producto cuenta con 4 capas:

1. Revestimiento interior de goma: goma de nitrilo
2. Capa de refuerzo: 2 capas de alambre de acero torcido de alta resistencia
3. Capa intermedia de goma: goma de butadieno estireno natural
4. Capa externa de goma: neopreno

Especificaciones

Diámetro interno de la manguera de alta presión		Diámetro externo		Presión de trabajo		Presión		Radio mínimo de doblamiento		Peso		Rosca
mm	pulgadas	mm	pulgadas	MPa	psi	MPa	psi	mm	pulgadas	kg/m	lb/m
38	11/2	51	2.0	14	2000	28	4000	560	22.04	1.99	3.387	23/8TBG, API
51	2	68.3	2.69	14	2000	28	4000	900	35.43	3.25	7.165	23/8TBG, API
63.5	21/2	81.9	3.19	14	2000	28	4000	1200	47.24	4.19	9.237	27/8TBG, API
76	3	99.8	3.93	14	2000	28	4000	1200	47.24	8.02	17.68	API(T)M95
102	4	127.7	5.03	14	2000	28	4000	1400	55.12	11.20	24.69	API(T)M120
127	5	152.4	6.0	14	2000	28	4000	1500	59.06	14.90	32.85	API(T)
152	6	184.1	7.24	14	2000	28	4000	1600	62.99	30.4	67.02	API(T)
