Caja para testigos

Introducción

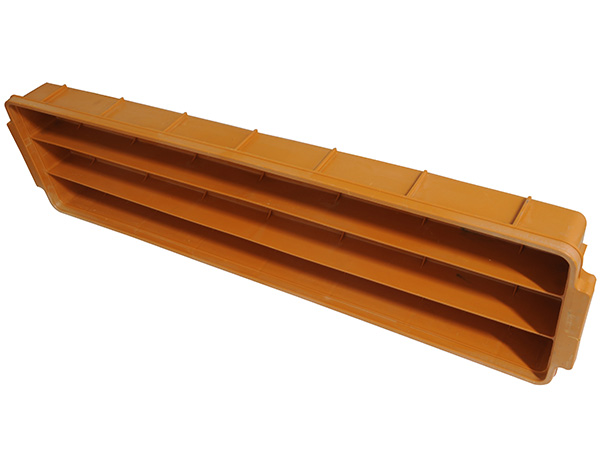

La caja para testigos es un recipiente utilizado para almacenar los núcleos pétreos extraídos por el taladro, los cuales se colocan secuencialmente en una bandeja para núcleos para sean catalogados por el geólogo. Los núcleos se numeran y almacenan en una bodega de testigos.

Características de la caja para testigos de sondaje

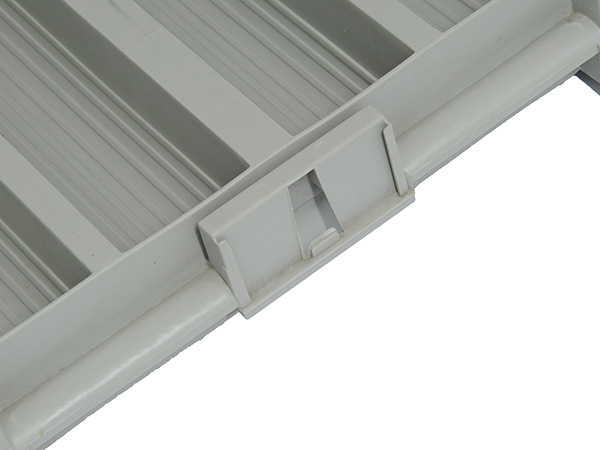

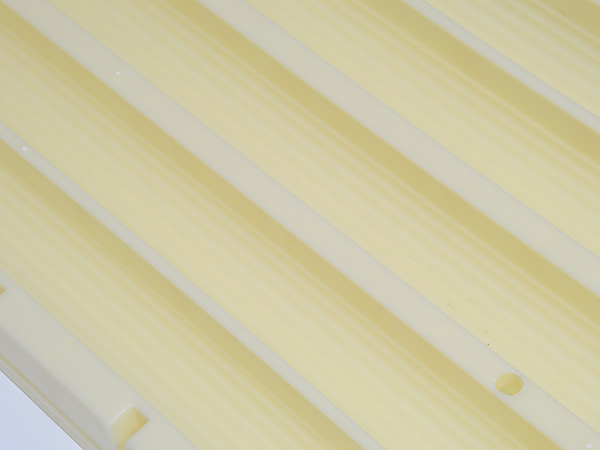

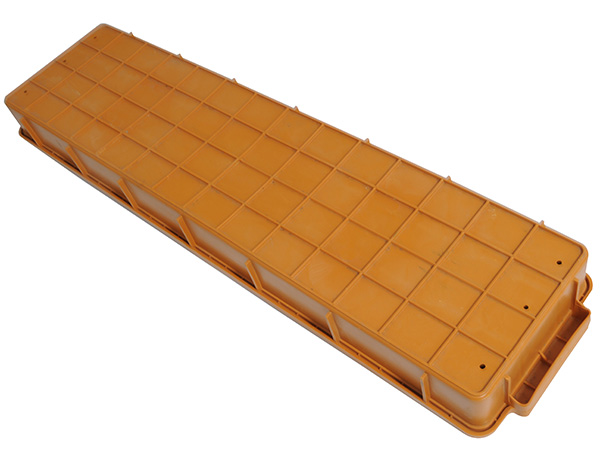

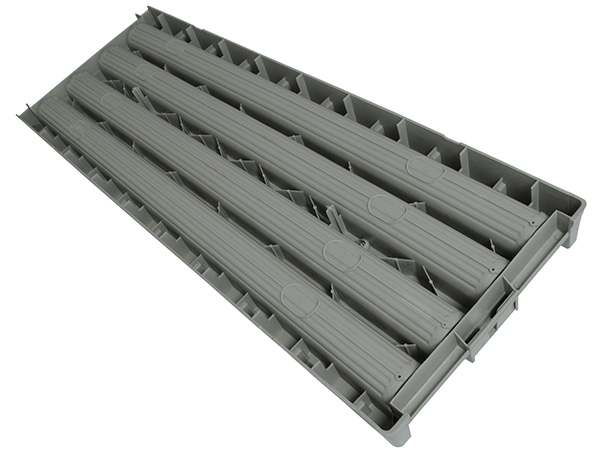

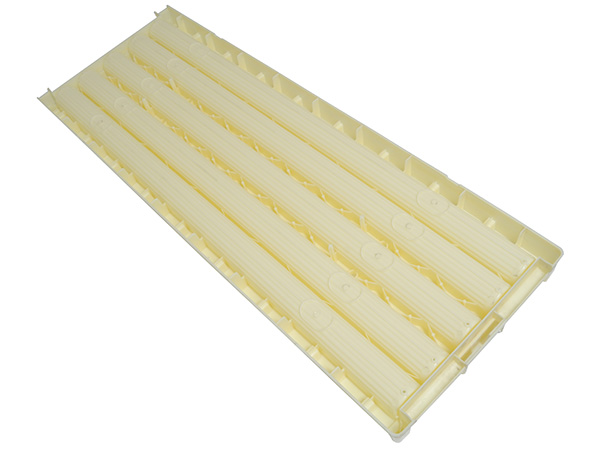

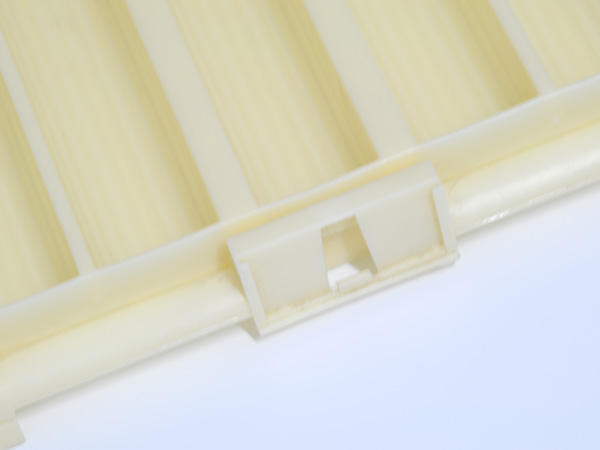

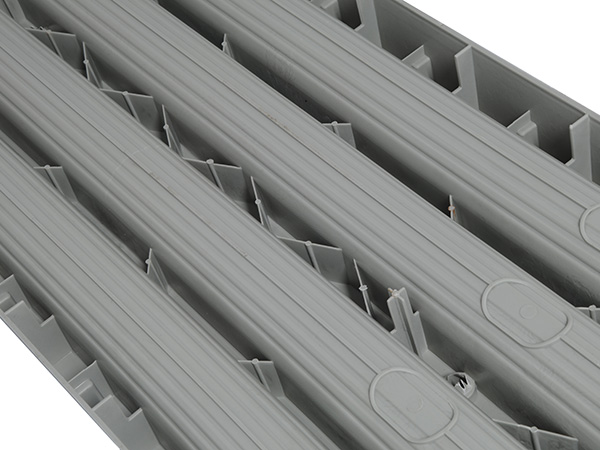

Este tipo de caja para testigos se fabrica con materiales nuevos sintetizados a través de moldeo por inyección. Tiene una calidad superior a la de las bandejas plásticas de uso común en lo que a resistencia a los impactos, el envejecimiento, altas temperaturas, climas extremadamente frío y otros aspectos se refiere. Este producto se clasifica en 2 series y 8 tamaños, y viene con una tapa, montaje aleta, cadenas y otros accesorios.
Esta caja para testigos de perforación es un accesorio para el almacenamiento y transporte conveniente de núcleos en la perforación geológica y petrolera.

Especificaciones y dimensiones

Especificaciones de la caja para testigos	Diámetro del testigo (mm)	No. de ranuras	Anchura de las ranuras (mm)	Dimensiones (mm)	Longitud total del testigo o núcleo (m)	Peso neto (kg)
BQ	45	6	48	1070*385*53	6	2.02
BQ	49	5	55	1070*385*60	5	2.16
NQ	4965	4	69	1070*385*74	4	2.33
NQ	85	3	92	1070*385*97	3	2.92
HQ	45	6	48	1070*385*53	6	2.04
HQ	6549	5	55	1070*385*60	5	2.1
PQ	8565	4	69	1070*385*74	4	2.4
PQ	85	3	92	1070*385*97	3	2.96

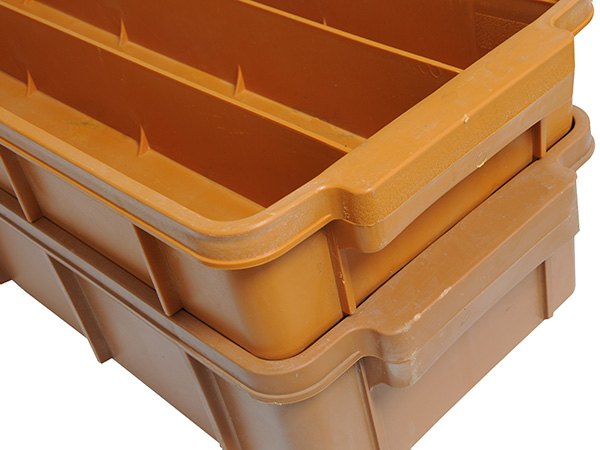

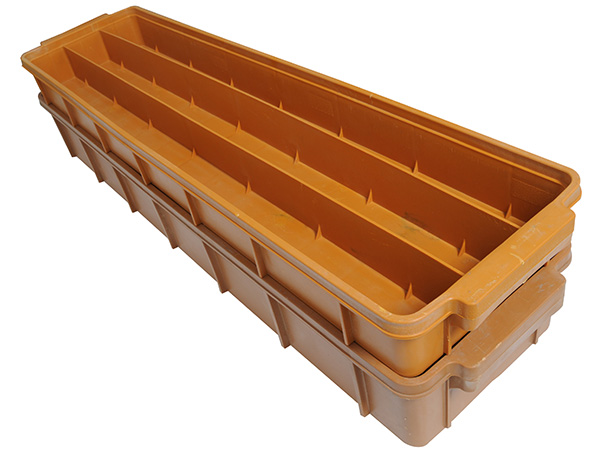

Cuatro ranuras acopladas	/	/	/	1060x275x85	55	/
Tres ranuras acopladas	/	/	/	1070x275x95	80	/
Ranuras pequeñas dobles acopladas	/	/	/	1070x237x110	100	/
Ranuras grandes dobles acopladas	/	/	/	1070x275x130	120	/

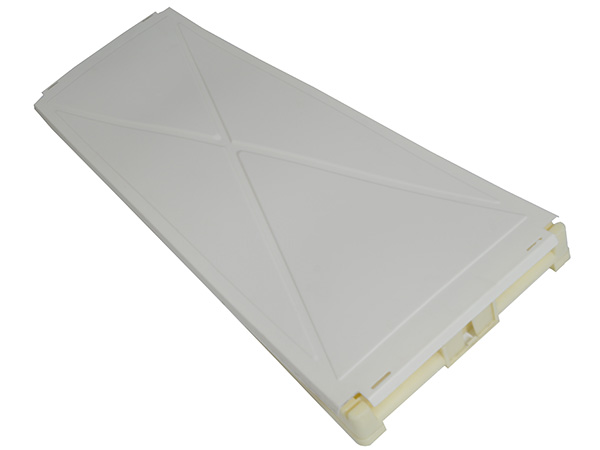

Tapa de la caja para testigos	/	/	/	1073*390*11	/	1.22
