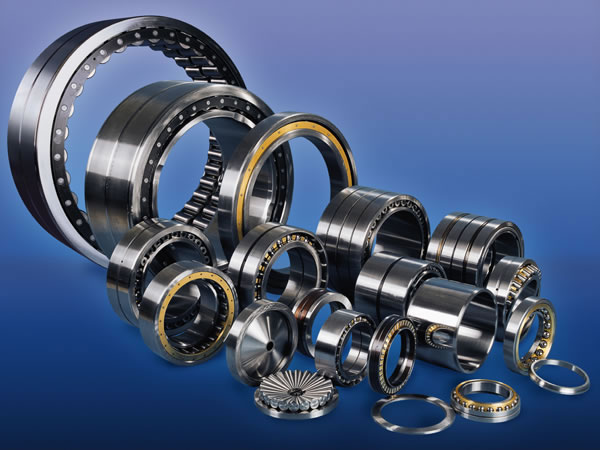

Rodamiento

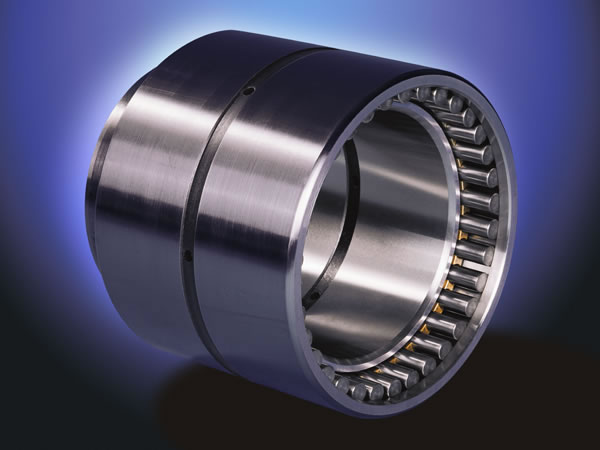

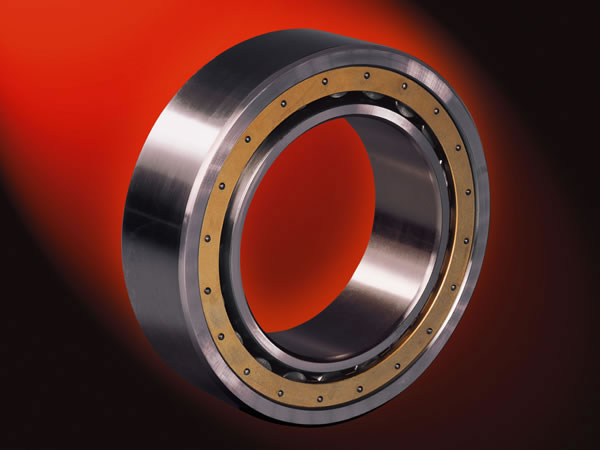

Rodamiento cilíndrico
Los rodamientos cilíndricos se pueden dividir en rodamientos cilíndricos de una sola fila, dos filas o múltiples filas. Todos estos son rodamientos separados, lo cual facilita su instalación y desmote. Los anillos internos y externos son de tipo de contacto, mientras que el rodillo es de tipo de contacto lineal modificado, por lo tanto el coeficiente de fricción es pequeño y la velocidad limite es alta. Al contar con una estructura compacta, alta rigidez, gran capacidad de rodamiento y excelente operación, el rodamiento cilíndrico de Rundong es apropiado para todo tipo de bombas de lodo, tornos, engranajes de reducción, unidades de bomba de petróleo y otros equipos de perforación.

Rodamiento para la bomba de lodo F-1600
El rodamiento para bomba de lodo incluye un rodamiento cilíndrico y un rodamiento esférico.

Rodamiento cilíndrico 1. Conexión de la barra con la cabeza de biela del rodamiento 1) Denominación actual: NU046477Q4/C9YA4 Denominación original: 929/660.4QU 2) Dimensiones de montaje D2/725 D2/798 3) Dimensiones de la capa limite (mm) D/660.4 D/863.6 B/107.95 Rsmin/4 4) Tasa de capacidad de carga (KN) Dinámica/2820 Estática/6380 5) Velocidad limite(r/min) Grasa 300 Petróleo 410 6) Masa: 178/Kg	2. Conexión de la barra con el extreme pequeño del rodamiento 1) Denominación actual: NNAL6/206.375Q4/W333XYA2 Denominación original: 254941QU 2) Dimensiones de montaje D1/D2/258 3) Dimensiones de la capa limite (mm) D/206.375 D/285.75 B/222.25 Rsmin/3 4) Tasa de capacidad de carga por rotación (KN) Dinámica /1320 Estática /4230 5) Velocidad limite (r/min) Grasa 310 Petróleo 390 6) Masa: 44.9/Kg
3. Rodamientos de eje de transmisión 1) Denominación actual: NU3044X3M/C9-1 Denominación original: 32844HUI 2) Dimensiones de montaje D2/312.5 3) Dimensiones de la capa limite (mm) D/220 D/350 B/98.4 Rsmin/4 4) Tasa de capacidad de carga por rotación (KN) Dinámica /1100 Estática /1830 5) Velocidad limite (r/min) Grasa 1300 Petróleo 1600 6) Masa: 38.4/Kg	Rodamiento esférico 1. Rodamientos de los husillos 1) Denominación actual: 23160/C9W33 Denominación original: 3003760UY 2) Factores E/0.33 y1/2.1 y2/3.1 y0/2.0 3) Dimensiones de la capa limite (mm) D/300 D/500 B/160 Rsmin/5 4) Tasa de capacidad de carga por rotación(KN) Dinámica /2720 Estática /4940 5) Velocidad limite (r/min) Grasa 670 Petróleo 850 6) Masa: 127/Kg Dd/360 D/540 B/180 Rsmin/5 1) Tasa de capacidad de carga por rotación (KN) Dinámica /3000 Estática /6280 2) Velocidad limite (r/min) Grasa 500 Petróleo 630 3) Masa: 146/Kg

Parámetros del rodamiento

Diámetro interno nominal	Denominación		Dimensiones de la capa limite				Tasa de capacidad de carga por rotación r/min		Velocidad limite		Masa
mm d	Actuall	Original	mm D B rlsmin Fw				Dinámica	Estática	Grasa	Petróleo	kg
100	NU1020M	3212OH	150	24	1.1	113	87.4	116	3800	4800	1.49
100	NU220M	3222OH	180	34	2.1	120	196	239	3200	3800	4.12
100	N2320ETN1	2620AE	215	73	3		579	732	2200	2800	11.7
100	NJ2320M	4262OH	215	73	3	129.5	464	596	2200	2800	14
100	NU2320M	3262OH	215	73	3	129.5	464	596	2200	2800	13.7
100	NU2320EM/YA	3262OEK	215	73	3	129.5	572	750	2200	2800	13.8
110	NJ222EM	42222EH	200	38	2.1	132.5	292	365	2800	3400	5.61
110	N322EM	2322EH	240	50	3		462	541	2000	2800	11.3
110	NJ322EM/C9SOYA5	42322EHTU	240	50	3	143	437	503	2000	2800	12.2
110	NJ322M	42322H	240	50	3	143	412	483	2000	2800	12.2
110	NU322EF1	32322W1E	240	50	3	143	462	541	2000	2800	11
110	NU322M	32322H	240	50	3	143	412	483	2000	2800	12.1
110	NJ2322EM	42622H	240	80	3	143	647	833	1900	2500	19.5
110	NU2322EF1/C9YA5	32622W1EU	240	80	3	143	684	896	1900	2500	17.5
110	NU2322EM/C9	32622HU	240	80	3	143	647	833	1900	2500	19
110	NU2322EM/YA	32622EK	240	80	3	143	714	948	1900	2500	19.2
120	NJ224M	42224H	215	40	2.1	143.5	276	345	2400	3000	6.71
120	NU224M	32224H	215
