Eslabón giratorio

El eslabón giratorio se divide en dos categorías principales que son: el eslabón giratorio común y el eslabón giratorio de doble propósito. El eslabón giratorio de doble propósito es un eslabón giratorio común combinado con un hilador. El eslabón giratorio común se compone de un eslabón giratorio, arco, cubierta, soporte, cuello de cisne, tubería central tubería central, rodamientos principales, juntas entre otras partes. El extremo inferior se encuentra conectado con la tubería kelly a través de rosca REG. El asa del eslabón giratorio se encuentra sujeta al gancho. El cuello de cisne y la manguera rotativa pueden ser conectadas por rosca REG o a través de unión.

La estructura del empaque de la tubería Washpipe emplea una estructura de caja, de forma tal que pueden ser reemplazados de manera fácil y rápida sin necesidad de desensamblar la manguera rotativa y el cuello de cisne. Disponemos de conexión de rosca de manguera en 3LP y 4LP internas o externas. También nos encontramos en la capacidad de manufacturar eslabón giratorio resistente a bajas temperaturas de acuerdo con los requerimientos de los clientes.

Nuestro eslabón giratorio cumple con los estándares API SPEC 8CPSL1. Cuentan con el reconocimiento de certificación API emitida por el Instituto Americano de Petróleo (API) y contamos con la aprobación de uso del monograma API.

Parámetros de SL Eslabón giratorio

Modelo		SL90/100	SL135/150	SL160/170
Carga estática máx.	kN/US toneladas	900/(100)	1350/150	1600/170
Velocidad máx.	r/min	100	300
Presión de funcionamiento máx.	MPa/psi	21/3000	35/5000
Diámetro de tubo	mm/in	60/2.36
Rosca de conexión	Stem	*	41/2FH-LH	41/2REG-LH
	Kelly	41/2REG-LH	65/8REG-LH
Dimensiones generales (L×W×H)	Mm	1830×540×420	2290×650×640	2470×790×680
	In	72.1×21.3×16.5	90.2×25.6×25.2	97.2×31.1×26.8
Peso	kg/lbs	410/900	777/1700	1000/2200
Modelo		SL170/180	SL225/250	**SL315/350
Carga estática máx.	kN/US toneladas	1700/180	2250/250	3150/350
Velocidad máx.	r/min	300
Presión de funcionamiento máx.	MPa/psi	35/5000
Diámetro de tubo	mm/in	70/2.76	75/2.95
Rosca de conexión	Stem	41/2REG-LH	65/8REG-LH
	Kelly	65/8REG-LH
Dimensiones generales (L×W×H)	mm	2725×840×785	2970×990×980	3010×1040×980
	in	107.3×33.1×30.9	116.9×39×38.6	118.5×40.9×38.6
Peso	kg/lbs	1150/2500	2500/5500	2600/5700

Modelo		SL450/500
Carga estática máx.	kN/US toneladas	4500/500
Velocidad máx.	r/min	300
Presión de funcionamiento máx.	MPa/psi	35/5000
Diámetro de tubo	mm/in	75/2.95
Rosca de conexión	Stem	75/8REG-LH
	Kelly	65/8REG-LH
Dimensiones generales (L×W×H)	mm	3040×1110×1095
	in	119.7×43.7×43.1
Peso	kg/lbs	2700/5950

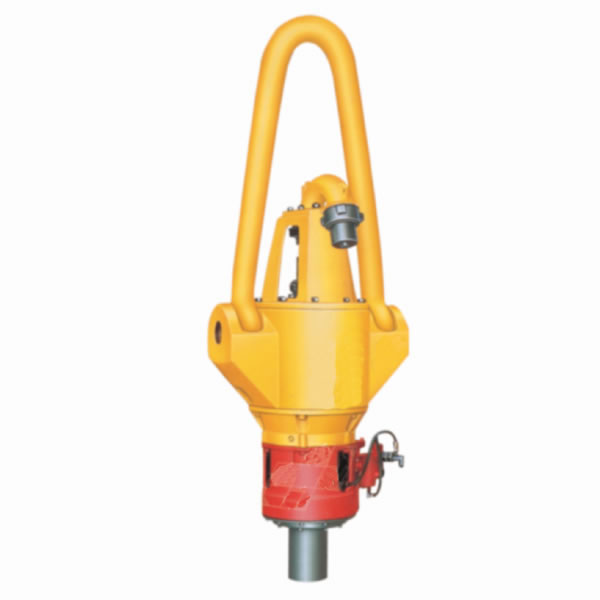

XSL135 Eslabón giratorio

El eslabón giratorio XSL135 es la combinación de eslabón giratorio y eslabón giratorio del hilador del kelly. Se emplea conexión sin llave entre el hilador y el vástago del eslabón giratorio. El hilador es impulsado por un motor hidráulico o neumático. Éste eslabón giratorio es manufacturado bajo los estándares API Spec 8A.

Parámetros de XSL135 Eslabón giratorio

Modelo		XSL135 XSL135Y		XSL170 XSL170Y		XSL225 XSL225Y		XSL315 XSL315Y		XSL450 XSL450Y
Carga estática máx.	kN	1350		1700		2250		3150		4500
	US Ton	150		200		250		350		500
Carga dinámica nominal	kN	1000		1300		1600		2100		3200
	US ton	110		140		175		230		350
Velocidad máx.	Rpm	300		300		300				300
Presión de operación máx.	MPa	35		35		35		35		35
	Psi	5000		5000		5000		5000		5000
Diámetro de tubería central	Mm	64		64		75		75		75
	In	2.52		2.52		3		3		3
Rosca de tornillo de eslabón giratorio		4 LP		4 LP		4 LP		4 LP		4 LP
rosca interna de tornillo de unión		65/8REG -LH		65/8 REG -LH		65/8REG -LH		65/8 REG -LH		65/8 REG -LH
Tamaño	Mm	2326*660 *780		2480*820 *822		2743*1010 *957		2873*1056 *1041		3025*1096 *1012
	In	91.6*26* 30.7		97.6*32.3 *32.4		108*39.8 *37.7		113.1*41.6 *41		119.1*43.1 *39.9
Peso	Kg	1850	1912	2050	2114	3000	3078	3400	3478	3800	3878
	Lb	4078	4215	4519	4661	6614	6786	7496	7668	8377	8550

Nota: la última letra del alfabeto empleada para las series de eslabón giratorio es la letra Y, como XSL135Y, que significa que el eslabón giratorio cuenta con un hilador impulsado por motor hidráulico, mientras que los otros son hiladores son impulsados por motores neumáticos.

Bienvenido a Dezhou Rundong Co.! Somos una compañía productora y proveedora de eslabón giratorio certificada ISO9001: 2000, en Rundong, nuestro objetivo es proveer al mercado con productos de calidad superior. Gracias a la implementación y uso de tecnología y equipo de producción avanzado, nos encontramos en la capacidad de proveer no sólo eslabones giratorios de la mejor calidad, sino también una amplia gamma de equipos para la exploración y explotación de petróleos como rodamientos, herramientas de pesca, etc. como resultado del respaldo de calidad que ofrece la certificación CE, nuestros clientes pueden confiar en la aplicación de nuestros productos. Adicionalmente, ofrecemos también servicio OEM. En caso de requerir mayor información o para hacer solicitudes de requisición de producto, no dude en ponerse en contacto con nuestro equipo de atención al cliente.
