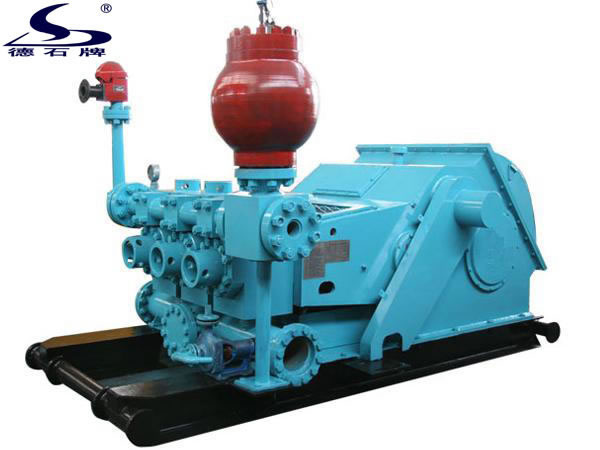

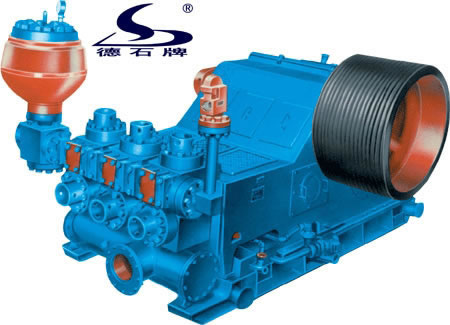

Bomba de lodo

Aplicaciones
La bomba de lodo serie 3NB se suele utilizar en campos petroleros y las empresas industriales y minerales. También es adecuado para la perforación, acondicionamiento del pozo y el transporte de larga distancia de medios líquidos.

Características
La bomba de lodo serie 3NB está diseñado para tener parámetros optimizados, proporcionar mayor movimiento y la capacidad. Reducimos el número de movimientos razonablemente para mejorar la capacidad de succión y prolongar la vida útil de las piezas de desgaste.

Parámetros técnicos
1. Bomba de lodo, 3NB 1600

PARÁMETROS 3NB1600
Diámetro de línea				㎜	φ190	φ180	φ170	φ160	φ150	φ140
Potencia de salida				kg/cm2	208	232	260	294	334	350
				MPa	20.4	22.8	25.5	28.8	32.8	34.3
Movimiento	Potencia de entrada		Potencia de salida		Capacidad (L/s)
RPM	Kw	Hp	Kw	Hp
120	1176	1600	1059	1440	51.9	46.6	41.5	36.8	32.3	28.2
110	1079	1467	790	1320	47.6	42.7	38	33.7	29.6	25.9
100	980	1333	883	1200	43.3	38.8	34.5	30.6	26.9	23.5
90	882	1199	794	1079	38.9	35	31.1	27.6	24.2	21.2
80	785	1067	706	960	34.6	31	27.6	24.2	21.5	18.8
70	687	934	618	840	30.3	27.2	24.2	21.5	18.8	16.5
60	589	801	530	721	26	23.3	20.8	18.4	16.2	14.1
50	490	666.5	442	600	21.6	19.4	17.25	15.3	13.45	11.75
(Observación: eficiencia mecánica es 90% y la eficiencia volumétrica es 100%)

2. Bomba de lodo, 3NB1300C

PARÁMETROS 3NB1300C
Diámetro de línea			㎜	φ190	φ180	φ170		φ160		φ150	φ140	φ130
Potencia de salida			kg/cm2	169	188	211		239		271	311	350
			MPa	16.6	18.4	20.7		23.4		26.6	30.5	34.3
Movimiento	Potencia de entrada		Potencia de salida		Capacidad (L/s)
RPM	Kw	Hp	Kw	Hp
120	956	1300	860	1170	51.9	46.6	41.5		36.8	32.3	28.2	24.3
110	876	1191	789	1073	47.6	42.7	38		33.7	29.6	25.9	22.3
100	797	1083	717	975	43.3	38.8	34.5		30.6	26.9	23.5	20.25
90	717	975	645	878	38.9	35	31.1		27.6	24.2	21.2	18.2
80	637	867	574	780	34.6	31	27.6		24.2	21.5	18.8	16.2
70	558	758	502	683	30.3	27.2	24.2		21.5	18.8	16.5	14.2
60	478

3. Bomba de lodo , 3NB 1000C

3NB-1000C PARÁMETROS
Diámetro lineal				mm	170	160	150	140	130	120
Potencia de salida				kg/cm2	178	200	228	261	303	350
				MPa	17.444	19.600	22.344	25.578	29.694	34.3
Golpes RPM	Potencia de entrada		Potencia de salida		Capacidad (L/s)
	KW	HP	KW	HP
50	331	450	298	405	17.25	15.3	13.45	11.75	10.1	8.65
60	404	550	368	495	20.8	18.4	16.2	14.1	12.2	10.38
70	470	640	424	576	24.2	21.5	18.8	16.5	14.2	12.11
80	529	730	438	657	27.6	24.2	21.5	18.8	16.2	13.84
90	603	820	543	738	31.1	27.6	24.2	21.2	18.2	15.57
100	669	910	602	819	34.5	30.6	26.9	23.5	20.25	17.3
105	701.4	955	632.1	858.9	36.225	32.13	28.25	24.68	21.32	18.17
110	735	1000	662	900	38	33.7	29.6	25.9	22.3	19
(Nota: eficiencia mecánica del 90%, eficiencia volumétrica del 100%)

4. 4. Bomba de lodo, 3NB 500C

3NB 500C PARÁMETROS
Diámetros Lineal			mm			φ160	φ150	φ140	φ130	φ120	φ110
Presión de salida			kg/cm2			140	160	182	211	248	295
			MPa			13.72	15.68	17.84	20.68	24.3	28.91
Golpes	Potencia de entrada			Potencia de salida		Capacidad (L/s)
RPM	KW	HP		KW	HP
50	193.5	263		174	237	13	11	9.75

Lista de modelos de bombas de lodos compatibles

Bomco / Emsco	F-1300	FB-1300	F-1600	FB-1600	FA-1300	FA-1600	FC-2200	F-1000	F-800	F-500
	F-350	DB-550	D-700	DA-700	D-300/500	D-375
National	7P50	8P80	9P100	10P130	12P160	14P220	N1300	C-250	E-700	G-100
	K-500	K-380	K-500A	K-700A	C-250	C-350	JWS-400
Gardner Denver	PZ7	PZ8/9	PZ10/11	FK-FXK	FY-FXX	FG-FXG	FF-FXP	KG-KXG	FQ-FXQ	FF-FXF
Oilwell	A-560-PT	A-600-PT	A-850-PT	A-1100-PT	A-1400-PT	A-1700-PT
Russian	UNBT-950	UNB-600	8T-650	NBT600	UNB1180	UNBT1180L	3PN1600	E1600
Ideco	T-500	T-800	T-1000	T-1300	T-1600
Wirth	TPK1000	TPK1600	TPK2000
LS National	3NB-500C	3NB1000C	3NB1300C	3NB1600	3NB800	3NB1300A
Ellis	E-447	E-2200
Drillmec	9T1000	12T1600
Otras marcas: HONGHUA, QINGZHOU, WIRTH, OPI, ELLIS WILLIAMS,WILSON, GASO, SKYTO, BREWSTER, WETHERFORD

Rundong es un fabricante profesional bomba de lodo de China. También proporcionamos partes de bomba de lodo, herramientas de cementación, par de torsion potente, y otros productos. Estos productos son de calidad confiable y precios bajos de modo que hemos establecido relaciones estables de cooperación a largo plazo con los clientes en los Estados Unidos, Rusia, Kazajstán, y más. Además, también ofrecemos servicio de OEM para los clientes! Si quieres saber más información sobre nuestros productos, por favor no dude en contactar con nosotros!
